Verstellbarer Universal-Rahmen "TKV - Tiefenkultivator"

Technische Eckdaten

• Mit den neuen TKV die Bodenbearbeitung neu entdecken.
• Das Gerät ist für die neue Traktoren-Generation ausgelegt.
• 2 verschiedene Modelle hydraulisch oder starre Ausführung.
• 6 verschiedene Größen mit hydraulischer oder mechanischer Verstellung.
• 3 verschiedene Größen in der starren Ausführung.
• Der TKV hat ein niedrigen Schwerpunkt, - das heißt das Gerät pendelt sich
sehr gut ein und sorgt für eine gleichmäßiges Bearbeitungsbild.
• Der TKV ist auf Wunsch auch mit 2 Breitenverstellungen vorderer und hinterer
Querbalken ausrüstbar in hydraulischer oder mechanischer Ausführung.
• Auch als Kurzgrubber mit einem Balken lieferbar. Weitere Informationen
direkt bei uns.
• Auch als Frontanbau für die Fronthydraulik möglich.
• An diesem Gerät sind keine Werkzeughalter fest angeschweißt dadurch kann
das Gerät individuell nach Kundenwunsch, Anforderung bzw. Aufgabenbereich
bestückt werden.
• Die Werkzeuge lassen sich schnell und einfach durch das Schnellwechsel-
System austauschen.

• Für die komplette Bodenbearbeitung ist nur noch ein Gerät erforderlich!

Modell: TKV - Rahmen H 130 - 184 Scheibengrubber

Technische Eckdaten

• TKV hydraulisch verstellbar als Scheibengrubber
• TKV-Rahmen 130 - 180 cm, hydraulisch verstellbar
• Winkel für Aufnahme der Scheibenwalze, rechts
• Winkel für Aufnahme der Scheibenwalze, links
• Halter für mittleren Zinken vorne, mit 2 Werkzeugaufnahmen
• Scheibenwalze mit 6 Scheiben gezackt
• Werkzeughalter, normal
• Pendelscheibensech, Ø = 400 mm
• Tiefenmeißel ohne Abschervorrichtung und Flügelschar,
doppelseitig, 500 mm
• Tiefenmeißel ohne Abschervorrichtung mit Meißel
• Tiefenmeißel ohne Abschervorrichtung und Flügelschar,
doppelseitig, 400 mm
• Abweiser zum TKV, rechts
• Abweiser zum TKV, links
• Krümelwalze 118 cm mit Spindelverstellung

Modell: TKV - Rahmen H 130 - 184 Scheibenegge

Technische Eckdaten

• TKV hydraulisch verstellbar als X Scheibenegge mit 4x3 Scheiben
• TKV-Rahmen 130 - 180 cm, hydraulisch verstellbar
• Winkel für Aufnahme der Scheibenwalze, rechts
• Winkel für Aufnahme der Scheibenwalze, links
• Halter für mittleren Zinken vorne, mit 2 Werkzeugaufnahmen
• Scheibenwalze mit 6 Scheiben
• Pendelscheibensech, Ø = 400 mm
• Tiefenmeißel ohne Abschervorrichtung und Flügelschar,
doppelseitig, 500 mm
• Tiefenmeißel ohne Abschervorrichtung mit Meißel
• Abweiser zum TKV, rechts
• Abweiser zum TKV, links
• Krümelwalze 118 cm mit Spindelverstellung

Sonderzubehör

• Als Scheibengrubber oder X Scheibenegge Abweiser
mit Seitenanfahrschutz

Modell: TKV - Rahmen H 130 - 184 Federzinken

Technische Eckdaten

• TKV hydraulisch verstellbar mit 7 Federzinken starke Ausführung
• TKV-Rahmen 130 - 180 cm, hydraulisch verstellbar
• Winkel für Aufnahme der Scheibenwalze, rechts
• Winkel für Aufnahme der Scheibenwalze, links
• Halter für mittleren Zinken vorne, mit 2 Werkzeugaufnahmen
• Werkzeughalter, normal
• Adapter für Federzinken
• Federzinken, starke Ausführung mit Kultivatorschar
• Pendelscheibensech, Ø = 400 mm
• Abweiser zum TKV, rechts
• Abweiser zum TKV, links
• Krümelwalze 118 cm mit Spindelverstellung

Von der 3D Zeichnung direkt in die Produktion

Weitere Anbaumöglichkeiten - Modell: TKV-Rahmen H oder ST

Bei starker Verunkrautung:

• TKV mit Pendelscheibenseche zum Vorschneiden
• Pendelscheibenseche zum Vorschneiden
• Tiefenmeißel mit Meißel oder Flügelschare zum Unterschneiden bzw. zur Lockerung des Bodens
• 1 Paar Scheibenwalzen mit 6 oder 8 Scheiben zum Vermischen, Schneiden und Einebnen des Bodens
• Nachlaufwalze als Tiefenführung bzw. Krümlung des Bodens

Für die Umweltfreundliche Unkrautbekämpfung im Unterstockbereich:

• TKV mit Stock-Kopier-Gerät oder mit Scheibenpflug
• Pendelscheibenseche zum Vorschneiden
• Tiefenmeißel mit Meißel oder Flügelschare zum Unterschneiden bzw. zur Lockerung des Bodens
• 1 Paar Scheibenwalzen mit 6 oder 8 Scheiben zum Vermischen, Schneiden und Einebnen des Bodens
• Nachlaufwalze als Tiefenführung bzw. Krümlung des Bodens

Für die Tiefenlockerung:

• TKV mit Tiefenlockerungszinken
• Tiefenlockerungszinken angebaut für die Tiefenlockerung, die zwei äußeren Werkzeuge sind mechanisch auf dem hinteren Querbalken verstellbar
• Nachlaufwalze als Tiefenführung: Krümelwalze mit zweigeteilten Walzen ausgestattet, Rohrstabwalze oder Terraflorwalze

Zum Unterfahren der begrünten Rebgasse:

• TKV mit Pendelscheibenseche zum Vorschneiden
• Pendelscheibenseche zum Vorschneiden
• Tiefenmeißel mit Meißel oder Flügelschare zum Unterfahren der begrünten Gasse
• Nachlaufwalze als Tiefenführung: Krümelwalze, Rohrstabwalze oder Terraflorwalze

Als Standard-Grubber:

• TKV als Standard-Grubber
• Mit 5 Tiefenmeißeln mit Meißel oder Flügelscharen ausgestattet zum Unterschneiden bzw. zur Lockerung des Bodens
• Alternativ: 7 Federzinken mit Kultivator bzw. Gänsefußscharen zur Lockerung und zur Unkrautbekämpfung
• Nachlaufwalze als Tiefenführung bzw. Krümlung des Bodens

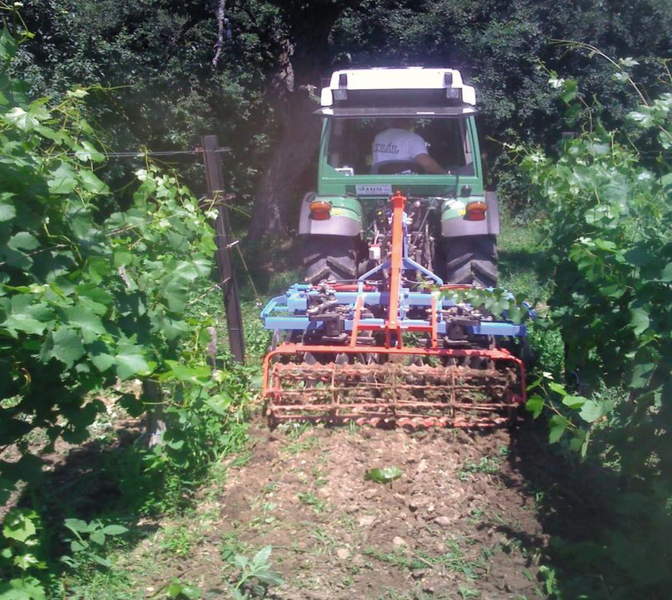

Der TKV im Einsatz

Mit neuer Scheibentechnik zur optimalen und kosten- sparenden Bearbeitung! Die neue Konstruktion dient dazu, die Arbeiten dem Winzer einfacher und leichter zu machen und die Witterungs- einflüsse besser in den Griff zu bekommen. Das Gerät ist für die neue Traktoren-Generation ausgelegt.

Breitenangaben:

(Gewichtsangaben auf Anfrage)

Alle Arbeitswerkzeuge im Überblick:
